在全球科技与工业迅猛发展的当下，特种陶瓷材料领域正日益成为推动多个关键行业进步的核心力量。其中，碳化硼（B4C）凭借其独特的高硬度、低密度、耐高温及中子吸收能力，在国防军工、核能等关键领域占据着不可替代的地位。在这场特种陶瓷材料的创新竞赛中，智合（深圳）新材科技有限公司以其低温烧结碳化硼造粒粉技术脱颖而出，成为行业引领者。

传统碳化硼粉体烧结工艺：高能耗与低效率的困境

传统碳化硼粉体烧结工艺，作为行业内长期以来的主流技术，虽然在一定程度上满足了市场对碳化硼材料的基本需求，但其固有的弊端也日益凸显。该工艺通常需要在高达2200℃～2300℃的环境下进行烧结，这一高温条件不仅意味着巨大的能源消耗，还直接导致了生产周期的延长和成本的上升。

更为严峻的是，在大尺寸陶瓷板的烧结过程中，高温环境极易引发材料开裂，成品率难以保证，给生产企业带来了沉重的经济负担。

从经济效益角度来看，传统工艺的高能耗特性使得生产成本居高不下，限制了碳化硼材料在更广泛领域的应用推广。同时，漫长的生产周期也降低了企业的市场响应速度，难以满足客户对快速交付的需求。在市场竞争日益激烈的今天，这些劣势无疑成为了制约传统碳化硼粉体烧结工艺进一步发展的瓶颈。

低温烧结碳化硼造粒粉工艺：创新突破与效率提升

面对传统工艺的种种挑战，智合新材凭借其深厚的技术积累和敏锐的市场洞察力，成功研发出新一代低温烧结专用造粒粉，实现了碳化硼烧结工艺的重大突破。这一创新技术通过纳米包覆改性技术，在保证材料硬度等关键指标的前提下，将烧结温度从2200℃大幅降低至1950℃，能耗降低幅度高达35%，烧结周期也缩短了30%。

这一技术革新带来的经济效益是显而易见的。能耗的降低直接减少了生产成本，提高了企业的利润空间。而烧结周期的缩短则意味着生产效率的显著提升，企业能够更快地响应市场需求，抢占市场先机。更为重要的是，低温烧结工艺有效解决了大尺寸陶瓷板烧结易开裂的行业难题，提高了产品的成品率和质量稳定性，进一步增强了企业的市场竞争力。

在性能方面，智合新材的低温烧结粉体同样表现出色。其粉体纯度高达≥99.8%，成型陶瓷板硬度达到3500 - 3600HV，致密度达到99.9%，抗弯强度提升至650MPa以上。这些优异性能使得智合新材的低温烧结碳化硼造粒粉在多个领域具有广泛的应用前景。

应用前景：广阔市场与无限可能

在军用防弹领域，碳化硼的高硬度、低密度特性使其成为高级别防弹材料的理想选择。智合新材提供的碳化硼陶瓷片和防弹用复合碳化硼粉体，为防弹插板的制造提供了优质材料，其产品已通过国军标的极端环境测试，能够连续抵御多种强装弹药的攻击，同时满足防护轻量化的需求。这一优异性能使得智合新材的产品在军用防弹领域具有广阔的应用前景，可适配单兵护甲、车载装甲等多形态需求。

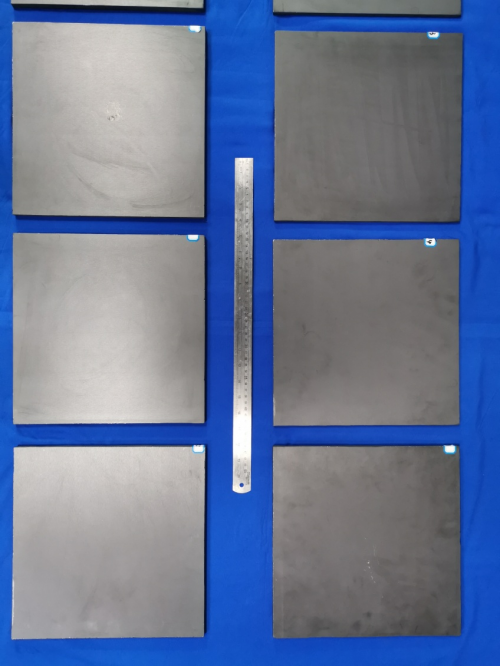

在核电安全领域，碳化硼丰富的中子吸收截面、高温下结构稳定性、耐腐蚀及无二次放射性污染等特点，使其广泛应用于反应堆控制棒、中子屏蔽材料、乏燃料贮存系统等方面。通过提升制造工艺技术，为核电安全提供多尺寸核电用碳化硼陶瓷板，这些陶瓷板在核电设施中发挥着关键作用，能够有效吸收中子，控制核反应速度，保障核电设施的安全稳定运行。

此外，随着航空航天、半导体、医用等领域的快速发展，对特种陶瓷材料的需求也在不断增加。智合新材的低温烧结碳化硼造粒粉凭借其优异的性能和广泛的应用前景，有望在这些领域发挥更大的作用，为企业带来更多的商业机会。

在碳化硼领域的技术创新、生产能力，让智合新材在特种陶瓷行业中占据了重要地位。此外，作为国家高新技术企业，智合新材一直专注特种陶瓷行业，致力于为客户提供高品质、高性能的特种陶瓷材料解决方案。公司拥有一支由多位教授、博士组成的研发团队，在耐高温透波承载一体化天线罩技术、防火阻燃技术、陶瓷3D打印技术等领域取得了显著成果。
